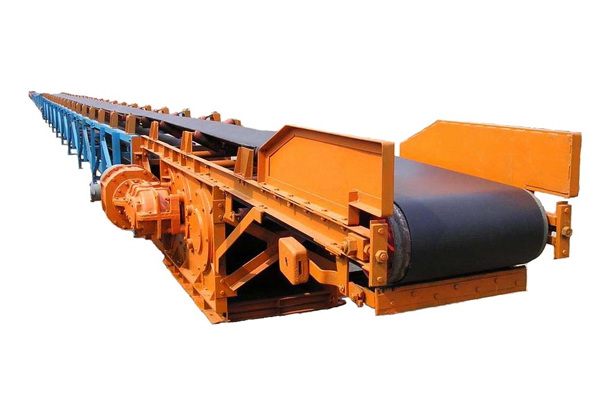

| TD75型帶式輸送機 | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| 斷面形式 | 帶速V (m/s) |
帶寬B（mm） | |||||||
| 500 | 650 | 1000 | 1200 | 1400 | |||||
| 輸送能力Q（1/h） | |||||||||
| 槽形 | 0.8 | 78 | 131 | - | - | - | |||
| 1.0 | 97 | 164 | 278 | 655 | 891 | ||||
| 1.25 | 122 | 206 | 348 | 819 | 1115 | ||||
| 1.6 | 156 | 264 | 696 | 1048 | 1427 | ||||
| 2.0 | 191 | 323 | 853 | 1234 | 1748 | ||||
| 2.5 | 232 | 391 | 1033 | 1556 | 2118 | ||||
| 6.15 | - | - | 1233 | 1858 | 2528 | ||||
| 4.0 | - | - | - | 2202 | 2996 | ||||
| 平形 | 0.8 | 41 | 67 | - | - | - | |||
| 1.0 | 52 | 88 | 230 | 345 | 469 | ||||
| 1.25 | 66 | 110 | 288 | 432 | 586 | ||||
| 1.6 | 84 | 142 | 368 | 553 | 753 | ||||
| 2.0 | 103 | 174 | 451 | 677 | 922 | ||||
| 2.5 | 125 | 211 | 564 | 821 | 1117 | ||||
| 功率（KW） | 1.5-30 | 1.5-40 | 4-100 | 4-185 | 4-185 | ||||
注：1.表中運輸能力是在物料容重r=1噸/米3，水平運送，動堆積角ρ=30°的條件下計算出的。當物料容重、輸送傾角、推動積角等變化時，輸送能力Q值則有相應變化。
2. 訂貨時按TD75型帶式輸送機設計選用手冊選型。
| GX 型螺旋輸送機 | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| 型號與規格 | 螺旋直徑 mm |
輸送煤粉 | 輸送水泥 | 輸送純堿 | 機長 m |
電機功率 kw |
|||
| 轉速 r/min |
輸送能力 t/h |
轉速 r/min |
輸送能力 t/h |
轉速 r/min |
輸送能力 t/h |
||||
| GX-15 | 150 | 190 | 45 | 90 | 4.1 | 120 | 3 | 3-70 | 1-4 |
| GX-20 | 200 | 150 | 8.5 | 75 | 7.9 | 120 | 6.7 | 1-7.5 | |
| GX-30 | 300 | 120 | 23.5 | 60 | 21.2 | 90 | 17.7 | 1-20 | |
| GX-40 | 400 | 90 | 41 | 45 | 38.2 | 75 | 35.5 | 2-49 | |
| GX-50 | 500 | 90 | 79 | 45 | 63.6 | 75 | 70.4 | 4-75 | |
| GX-60 | 600 | 90 | 139 | 45 | 134.2 | 60 | 97.2 | 5-122 | |
| GX-70 | 730 | 75 | 180 | 35 | 141.6 | 60 | 138 | 9-185 | |
注：輸送距離可按用戶需要供貨。
| LS型螺旋輸送機 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 規格型號 | 螺旋直徑 mm |
轉速n與輸送能力Q | 機長 m |
電機功率 kw |
|||||||
| n r/m |
Q m3/h |
n r/m |
Q m3/h |
n r/m |
Q m3/h |
n r/m |
Q m3/h |
4-70 | 0.75-4 | ||
| LS100 | Φ100 | 140 | 2.2 | 112 | 1.7 | 90 | 1.4 | 71 | 1.1 | 1.1-7.5 | |
| LS160 | Φ160 | 112 | 7 | 90 | 6 | 71 | 5 | 50 | 3.1 | 1.1-7.5 | |
| LS200 | Φ200 | 100 | 13 | 80 | 10 | 63 | 8 | 50 | 6.2 | 1.1-7.5 | |
| LS250 | Φ250 | 90 | 22 | 71 | 18 | 56 | 14 | 45 | 11 | 1.5-11 | |
| LS315 | Φ315 | 80 | 31 | 63 | 24 | 50 | 19 | 40 | 15.4 | 4-18.5 | |
| LS400 | Φ400 | 71 | 62 | 56 | 49 | 45 | 39 | 36 | 31 | 4-45 | |
| LS500 | Φ500 | 63 | 98 | 50 | 78 | 40 | 62 | 32 | 50 | 4-55 | |
| LS630 | Φ630 | 50 | 140 | 40 | 112 | 32 | 90 | 25 | 77 | 4-55 | |
| LS800 | Φ800 | 40 | 200 | 32 | 160 | 25 | 126 | 20 | 102 | 4-55 | |
| LS1000 | Φ1000 | 32 | 280 | 25 | 220 | 20 | 176 | 16 | 140 | 4-55 | |
| LS1250 | 1250 | 25 | 380 | 20 | 306 | 16 | 245 | 13 | 198 | 5.5-55 | |
注：輸送距離可按用戶需要供貨。
